02-01
HYDRAULIC PILE DRIVER SPECIFICATIONS

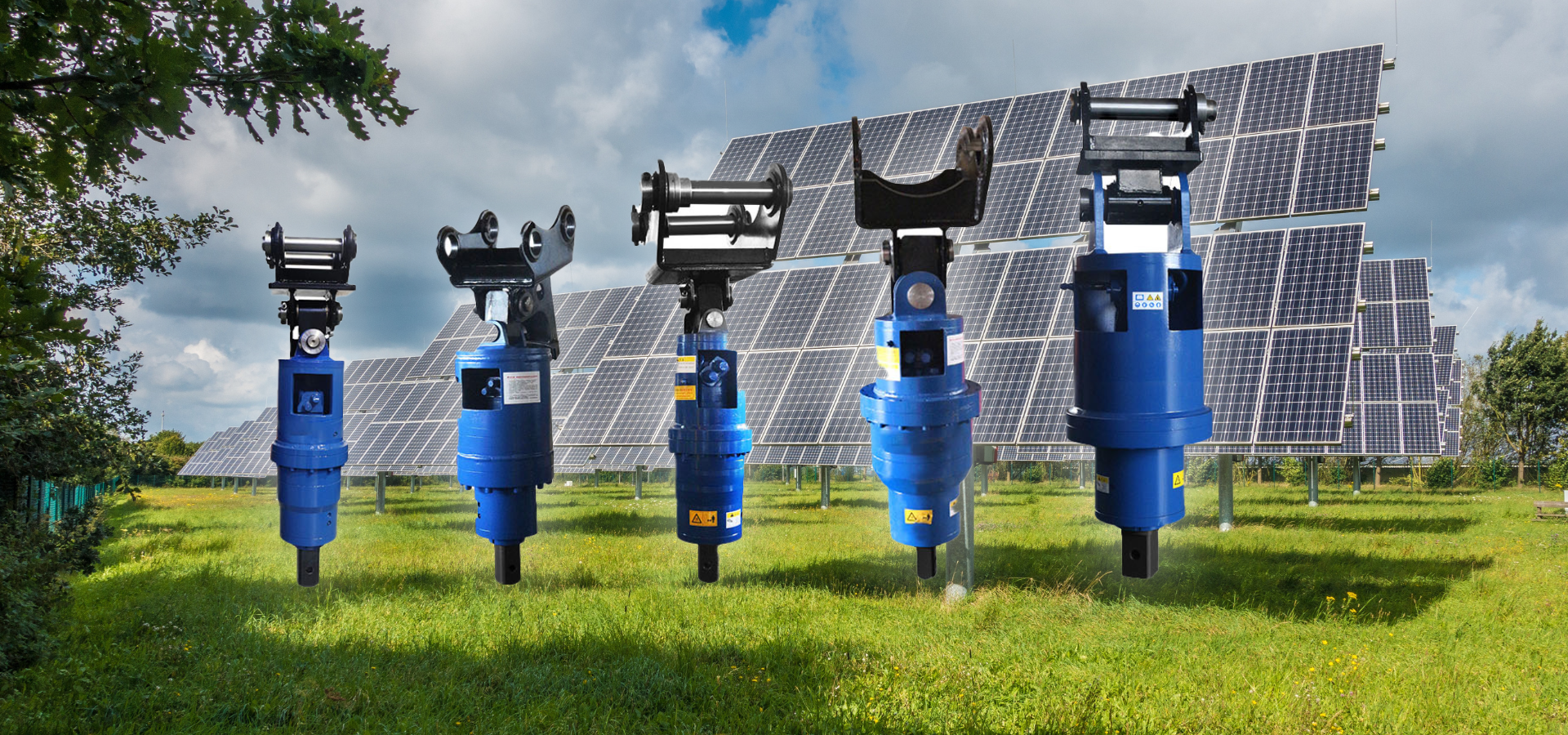

スクリューパイル油圧杭打機
スペック（諸元表）
| モデル | 供給価格（税別） | パワーショベル重量（t） | 軸トルク（Nm） | 圧力（bar） | フロー（lpm） | 回転速度（rpm） | 出力軸（mm） | 出力軸形式 |
|---|---|---|---|---|---|---|---|---|
| SCB3500 | 72万円 | 2.0～4.5 | 1374～3578 | 80～240 | 40～80 | 35〜75 | 65 | ラウンド型 |
| SCB4000 | 78万円 | 3.0～5.0 | 1374～3578 | 80～240 | 40～80 | 35〜75 | 65 | ラウンド型 |
| SCB6000 | 86万円 | 4.5～6.0 | 2570～6917 | 80～240 | 40～89 | 20～46 | 75 | スクエア型 |
| SCB8000 | 見積 | 5.0～7.0 | 3163～8786 | 80～240 | 48～110 | 20～45 | 75 | スクエア型 |
| SCB9000 | 見積 | 6.0〜8.0 | 3854～9961 | 80～240 | 70～150 | 23～48 | 75 | スクエア型 |
| SCB15000 | 見積 | 10～15 | 5307～15967 | 80～260 | 80～170 | 19～41 | 75 | スクエア型 |
| SCB20000 | 見積 | 12～17 | 6715～20998 | 80～260 | 80～170 | 15～32 | 75 | スクエア型 |
| SCB25000 | 見積 | 15～22 | 8314～25768 | 80～260 | 80～170 | 12～26 | 75 | スクエア型 |
| SCB30000 | 見積 | 17～25 | 15669～30393 | 120～240 | 100～170 | 12～21 | 75 | スクエア型 |
| SCB59000 | 見積 | 20～35 | 27198～59403 | 160～350 | 100～250 | 10～22 | 110 | スクエア型 |
※送料込みの単価です。※消費税は別途となります。
EQUIPMENT CONFIGURATION
施工条件に合わせた、
確かな取付設計。
重機のメーカー・モデル、バケットのピンサイズ、施工するスクリューパイル規格をご確認ください。固定用ブラケットとフランジ用コネクターを条件に合わせて製作します。
02-02
EXCAVATOR COMPATIBILITY
重機適合表
コマツ・日立・コベルコ・クボタ・ヤンマーなど13メーカー、約2,200機種を掲載しています。適合表にないものも対応可能です。重機の型式を入力して、掲載内容をご確認ください。
適合表を読み込んでいます…
| メーカー | 型式 | ピン径 | 幅 | スペーサーシム | 重機クラス |
|---|
DOCUMENTS
取扱・整備に役立つ資料
現場での確認にお使いいただける取扱説明書と、推奨ギアオイル一覧を掲載しています。
